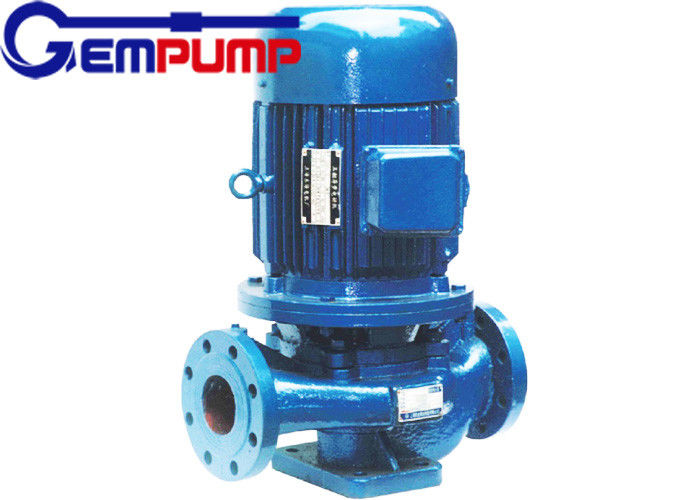

Pompe de gavage intégrée de l'eau de tuyau vertical d'IHG, pompe à eau centrifuge d'acier inoxydable

Tuyau vertical IHG pompe à eau en ligne, pompe à eau centrifuge d' acier inoxydable

Pompes à conduites verticales en acier inoxydable IHG Caractéristiques:

1. La pompe de pipeline est une structure verticale, le calibre d'importation et d'exportation sont les mêmes et situés sur la même ligne centrale,et il peut être installé comme une vanne dans le pipeline et a l'apparence compacte et belleIl ne couvre qu'une petite surface et un faible coût de construction.
2. L'impulseur directement sur l'arbre allongé du moteur, la taille axiale est courte, compacte, la configuration du roulement de la pompe et du moteur est raisonnable, peut équilibrer efficacement la charge radiale et axiale de la pompe,assurant ainsi le bon fonctionnement de la pompeLe bruit vibratoire est très faible.
3. Le joint d'arbre utilisant l'étanchéité mécanique ou la combinaison d'étanchéité mécanique, l'utilisation d'un anneau d'étanchéité en titane importé, un joint mécanique à haute température de taille moyenne et l'utilisation de matériau en carbure,joint résistant à l'usure, peut augmenter efficacement la durée de vie des joints mécaniques.
4. Installation et maintenance faciles, pas besoin de retirer le système de tuyauterie, tant que le retrait de l'écrou du siège de la pompe peut extraire toutes les pièces du rotor.
5. La pompe à conduites peut être utilisée selon les exigences du débit et de la tête de la nécessité d'utiliser la chaîne de pompe, fonctionnement parallèle.
6. La pompe à conduites peut être utilisée selon les exigences de la disposition des conduites de l'installation verticale et horizontale de la pompe.

Conditions de fonctionnement de la pompe à tuyaux verticaux en acier inoxydable IHG:

1. pression d'inhalation ≤ 1,0 MPa, ou pression de fonctionnement maximale du système de pompe ≤ 1,6 MPa, c'est-à-dire pression d'entrée de la pompe + tête de pompe = 1,6 MPa, pression d'essai de pression statique de la pompe de 2,5 MPa,S'il vous plaît spécifier le système lorsque la pression de travailLa pression de fonctionnement du système de pompe doit être supérieure à 1,6 MPa lors de la commande, de sorte que la partie pompée de la pompe et la partie de connexion soient en acier coulé pendant la fabrication.
2. Température ambiante < 40 °C, humidité relative < 95%
3. Le volume des particules solides dans le support de transport ne dépasse pas 0,1% du volume unitaire et la taille des particules est > 0,2 mm.
   Remarque: Si l'on utilise des supports contenant de petites particules, veuillez préciser lors de la commande, afin que les fabricants utilisent le joint mécanique résistant à l'usure.

Pompes à tuyaux verticaux en acier inoxydable IHGdémarreet arrêtez:

(A) Avant de commencer à préparer

1. La main pour composer le ventilateur, la roue ne doit pas être un phénomène de broyage de carte, rotation flexible.
2. ouvrir la soupape d'admission pour ouvrir la soupape d'échappement de manière à remplir la chambre de la pompe entière du liquide, puis fermer la soupape d'échappement.
3. pompe à main pour faire entrer le lubrifiant dans la face mécanique du joint.
4. moteur de jogging, pour déterminer si la direction est correcte.

(B) démarrer et exécuter

1. ouvre complètement la vanne d'entrée, ferme la vanne de sortie du tuyau.
2. Lorsque la pompe atteint la vitesse normale, allumer la puissance, puis ouvrir progressivement la fente sur la vanne de conduite et régler les conditions requises.
3. faire attention à l'observation des relevés de l'instrument, vérifier la fuite de l'étanchéité de l'arbre, la fuite normale de l'étanchéité mécanique <3 chute/min, vérifier le moteur, la hausse de température du roulement ≤ 70 °C,si des circonstances anormales sont trouvées, doit être traitée rapidement.

(C) stationnement

1. Éteignez progressivement la valve de tuyauterie, coupez le courant.
2. Fermez la valve d'entrée.
3. Par exemple, lorsque la température ambiante est inférieure à 0 °C, la pompe doit être déchargée pour éviter de geler.
4. La pompe doit être retirée, nettoyée, emballée et conservée.

Maintenance de la pompe de tuyauterie verticale en acier inoxydable IHG:

A) Maintenance en service

1. Le pipeline d'importation doit être rempli de liquide, interdire la pompe dans le fonctionnement à long terme de l'état de cavitation.
2. Vérifiez régulièrement la valeur du courant du moteur, qui ne doit pas dépasser le courant nominal du moteur.
3. La pompe pour un fonctionnement prolongé, en raison de l'usure mécanique, de sorte que le bruit et les vibrations de l'unité augmentent, doit cesser de vérifier, si nécessaire, remplacer les pièces usées,La période de révision de l'unité est généralement d'un an..

B) Maintenance des joints mécaniques

1. La lubrification des joints mécaniques doit être propre et sans particules solides.
2. Il est strictement interdit de sceller mécaniquement dans les travaux de séchage.
3. Avant le démarrage, il convient de pomper la pompe (moteur) quelques tours, afin d'éviter les dommages soudains de l'anneau de démarrage causés par un anneau de graphite.
4. Tolérance de fuite étanche de 3 gouttes/min, ou doit être révisée.

Pompes à tuyaux verticaux en acier inoxydable IHG Signification du modèle:

Structure de la pompe à tuyaux verticaux en acier inoxydable IHG:

1 prendre la prise 1 pompe et moteur avec le capuchon d'extrémité, la structure de raccourcissement de la taille axiale est simple.

2 le corps de la pompe est équipé d'un trou sous pression et d'un trou de décharge d'eau.

3 la carrosserie de la pompe est équipée de la vanne d'échappement, avant de travailler pour décharger l'air de la pompe.

4 le fond du corps de la pompe avec l'installation de la plaque du fond et des trous de boulons pour assurer que l'ensemble de l'unité soit bien installé.

2 Vanne d'échappement

3 Propulseur

4 Sceaux mécaniques

5 anneaux de retenue

6 Moteur

7 Arbre de la pompe

8 conjoints

9 Noix de moteur

10 Corps de la pompe

10 Vanne de vidange
